用途:

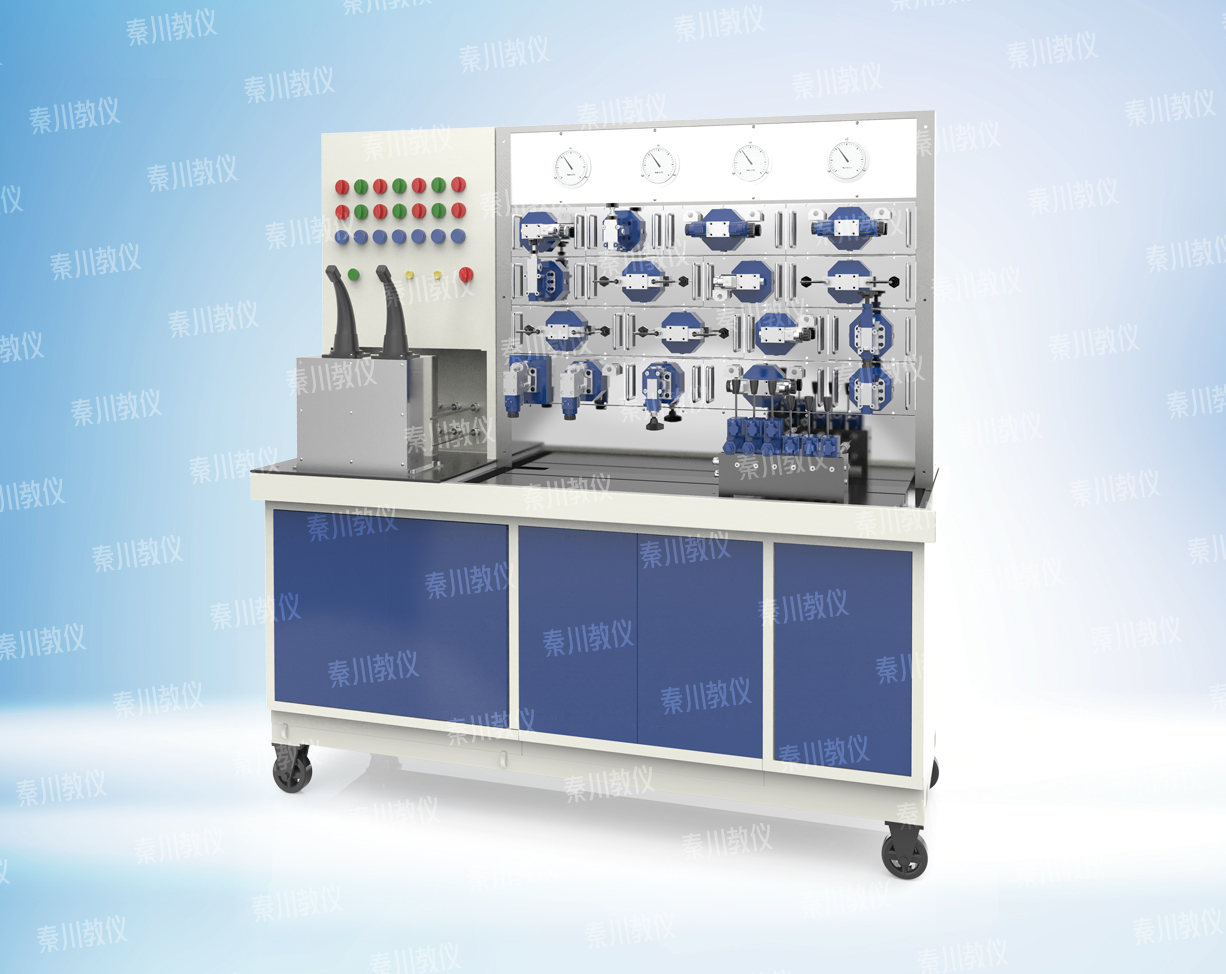

QCS014D工程機械實訓教學液壓實驗臺是應裝載機、挖掘機、起重機液壓實訓教學而特殊設計的。

根據裝載機、挖掘機、起重機液壓回路的實驗基本要求，本實驗臺采用液壓元件裝拆式安裝，電氣采用PLC控制。具有手動閥控制、自動控制、液控、電氣手控功能。由于配備較齊全的元件，使得本實驗臺還可實現液壓基本回路的搭接試驗，具有靈活性，廣泛適應性。

能夠實現以下設計的液壓回路：

1、 裝載機液壓回路；

2、挖掘機液壓回路；

3、起重機液壓回路；

也可根據具體教學要求衍生其它回路。

能夠實現液壓回路的以下基本控制：

1、 手動換向閥的手動控制；

2、 電磁換向閥的手動控制；

3、 電磁換向閥的自動控制；

4、 液控換向閥的手動控制；

5、 液控換向閥的自動控制；

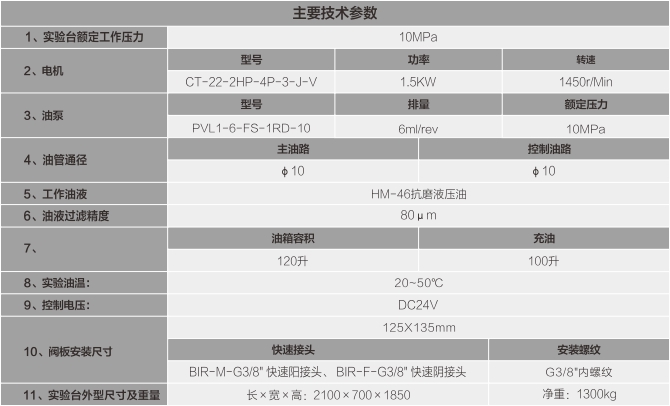

1、 本實驗臺由定量葉片泵PVL1-6-FS-1RD-10為系統動力源；

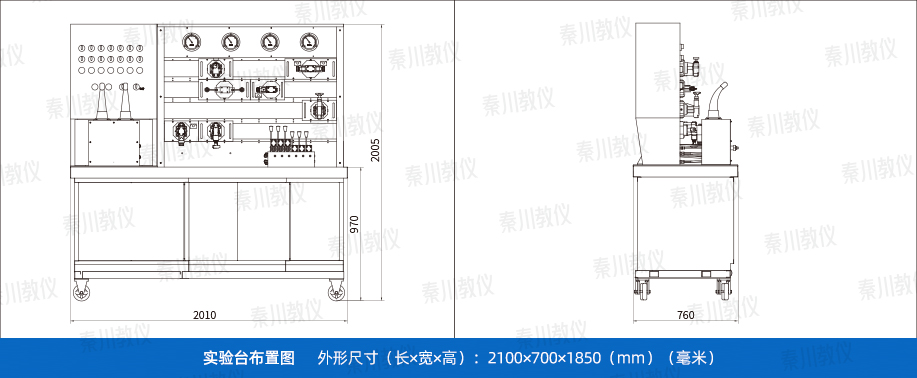

2、 工作臺框架可布置25個元件閥板，管路連接采用快換接頭和膠管總成，裝拆方便；

3、 電氣采用PLC控制方式；

4、 控制面板上配有可供37個液壓換向閥電磁鐵動作的電纜插口，每電磁鐵由正負兩個插孔組成（黑色和黃色）；配有供37個液壓換向閥電磁鐵動作的手動按鈕（藍色）；配有37個可供壓力繼電器、行程開關等開關的信號輸入插口（綠色）；

5、 結合液壓實驗要求，液壓回路的動作順序可自行編程實現；

6、 液壓與電氣的配合，用電線插座連接；

7、 采用24V直流電壓，安全可靠；

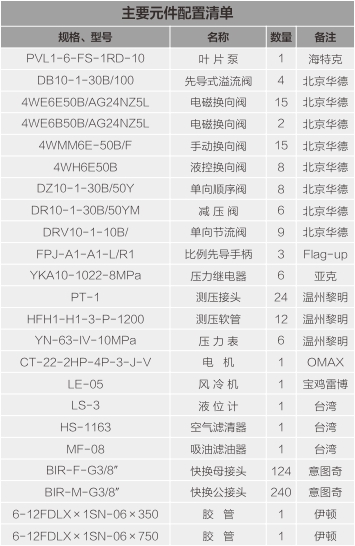

8、 實驗臺裝有控制閥板、連通管接頭、測壓線等備件，以供實驗之用。
