此實驗臺是根據各大高校機電、工程機械、建筑機械、土木工程等專業教學要求而設計的，它適用于高等院校液壓傳動課程的教學實驗之用，也可用于科研單位作為研發實驗使用。

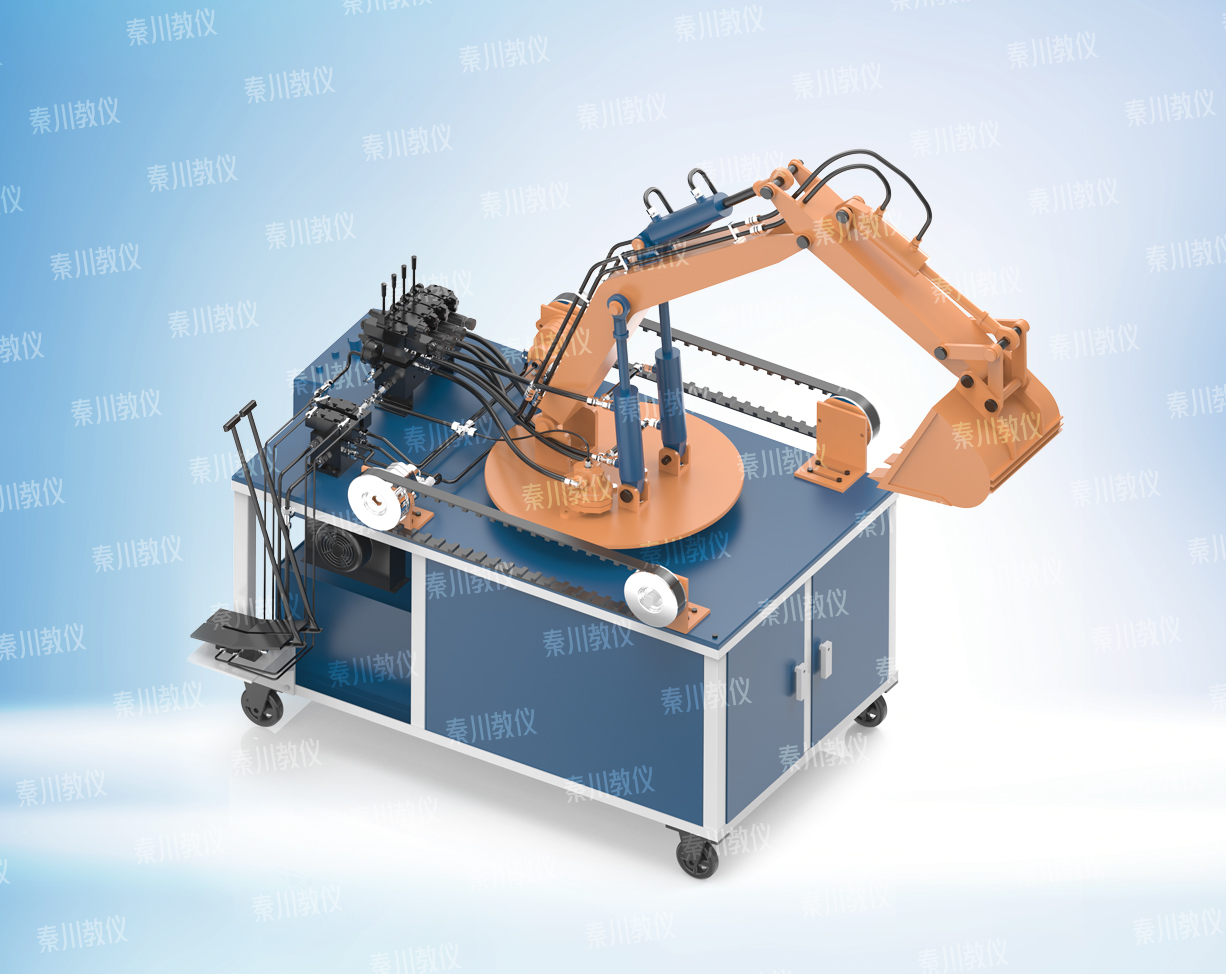

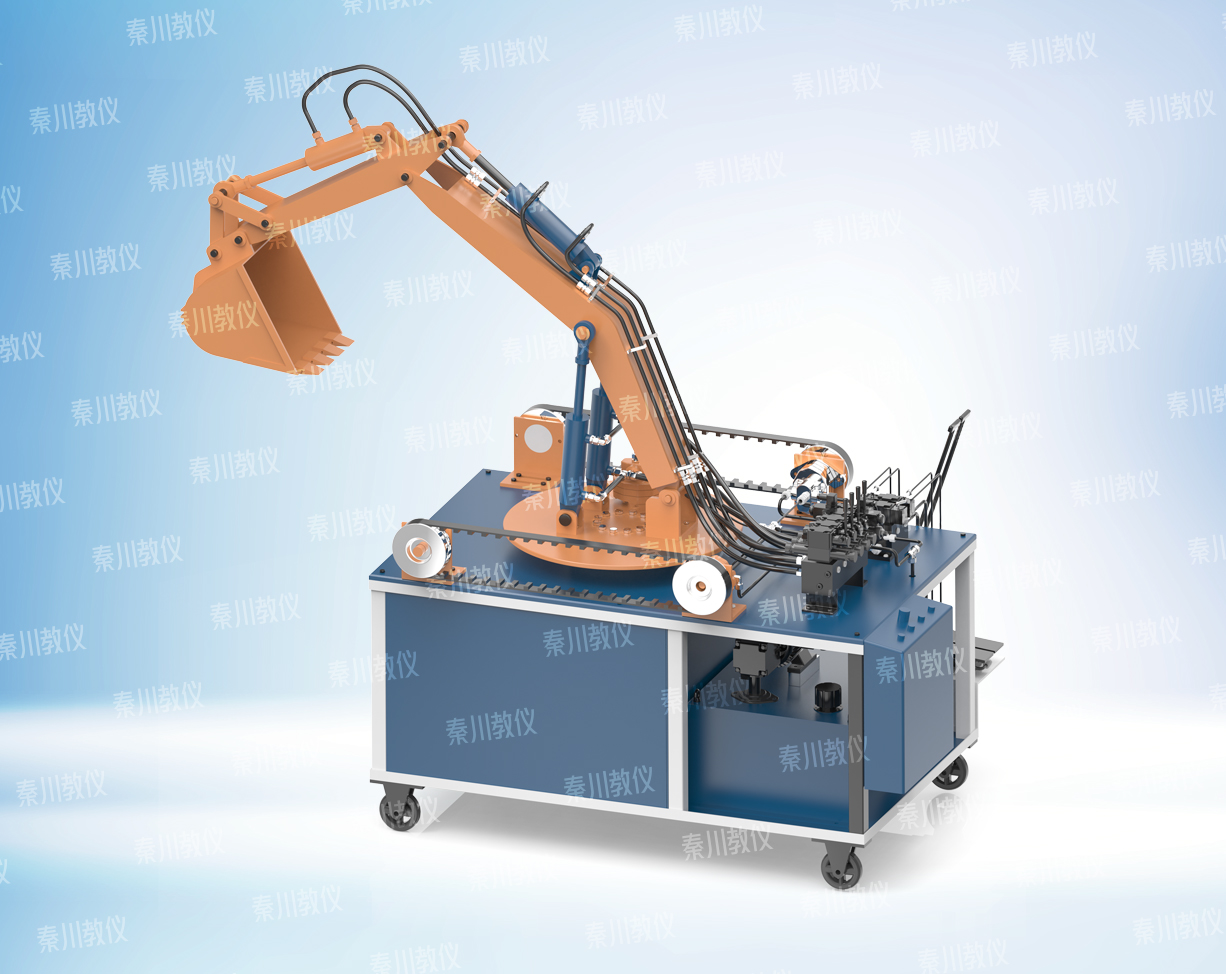

挖掘機演示臺是以挖掘機的動臂、斗桿及挖斗三大動作及行走機構為演示對象的手動示教系統，主要是通過操控臺上的手動控制閥實現挖掘機的動臂上升及下落、頭桿前擺及后擺、挖掘上翻及下翻，以及挖掘機的前進、后退及拐彎的執行動作。

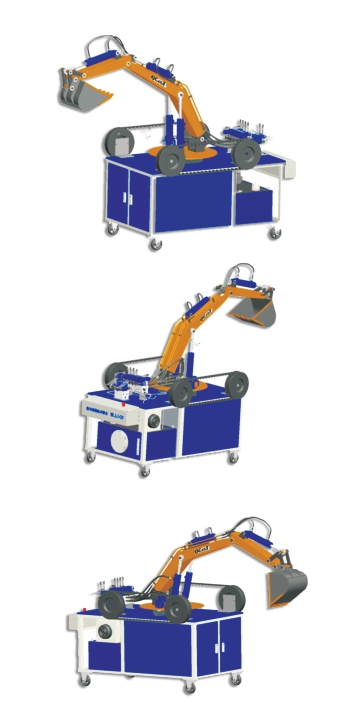

挖掘機可實現如下示教內容

（1）挖掘作業，鏟斗和斗桿復合進行工作實驗；

（2）回轉作業，動臂提升同時平臺回轉；

（3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；

（4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。

工作環境

演示臺可在如下工作環境中正常工作：

（1）輸入電源：三相四線（三相五線）～380V±10% 50Hz

（2）工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）

（3）裝置容量：≤5.0kVA

（4）安全保護：具有漏電壓、漏電流保護，安全符合國家標準

液壓站設計制造符合以下要求標準

◆GB/T3766-2001《液壓系統通用技術條件》

◆GB/T7935-2005《液壓元件通用技術條件》

◆JB/T6966-2007《重型機械液壓系統通用技術條件》

（1）挖斗及挖斗油缸各一個；

（2）動臂及動臂油缸各一個；

（3）斗桿及斗桿油缸各一個；

（4）搖桿、連桿機構一組；

（5）廻轉支撐、廻轉低速馬達各一套；

（6）轉臺機構一套（同汽車起重機）；

（7）行走馬達及行走驅動輪各兩個，分布于臺柜兩側；

（8）支撐腳輪四個，安裝在柜子底部。

1、技術參數：

電源電壓：380V/50Hz

油箱有效容積：60 L

系統最大流量：15L/min

系統額定壓力：7MPa

電機功率：2.2KW

工作油液：20#液壓油

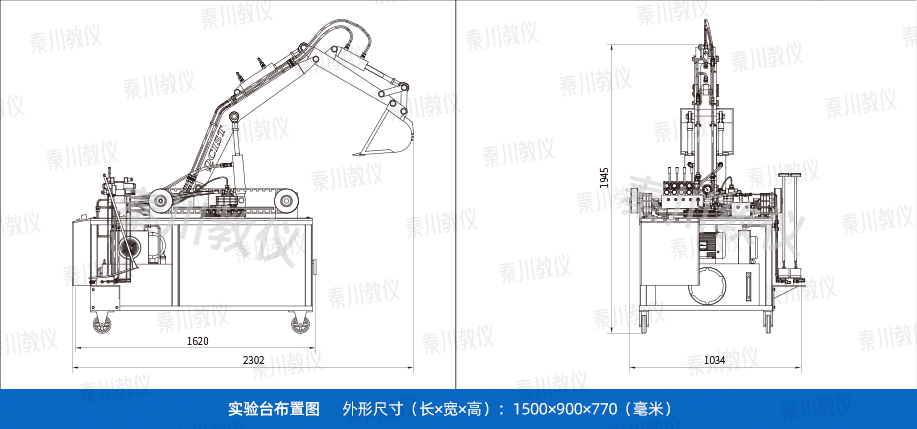

臺面最大外形尺寸：

（L×W×H）：1500×1054×1770mm

油管通徑：主油路￠9 、控制油路￠6

2、液壓站儀表為公英制耐震壓力表，采用不銹鋼（06Cr17Ni12Mo2）耐腐蝕制作，統一安裝在面板上；

3、模擬工程實際，是實物的縮小版；

4、迴轉、行走機構的模擬設計、外置增加的腳踏閥及調節手柄，集趣味與實際與一體，立體感強；

5、配高承載腳輪，便于移動；

6、把集成的液壓系統展開布置，簡潔明了，方便教學。
