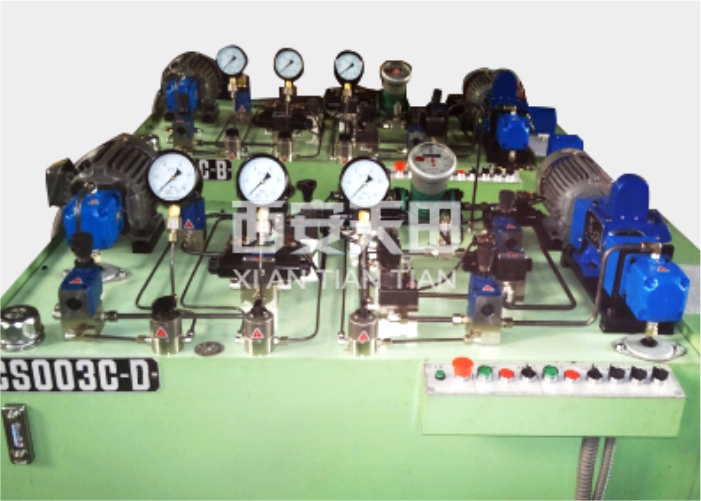

QCS003C-D液壓教學實驗臺
產品描述PRODUCT DESCRIPTION
本教學實驗臺的實驗項目如下
1、節流調速性能實驗（進油節流調速、旁路調速、回油節流調速及調速閥調速）；
2、油泵性能實驗（油泵的容積效率、總效率、壓力脈動）；
3、溢流閥動靜態實驗（溢流閥起閉特性、調壓范圍、內泄漏、御荷壓力、超調等性能）。
使用說明
(一)節流調速回路性能實驗：
1、 通過對節流閥進、回旁路三種調速回路的實驗,得出它們的調速回路特性曲線,并分析比較它們的調速性能.(速度-負載特性)。
2、 通過對節流閥和調速閥進口節流高速回路的對比實驗，分析比較它們的高速性能。(速度-負載特性)。
(二)油泵特性實驗：
1、 實際流量Q與工作壓力p之間的關系Q-p曲線；
2、 容積效率η容,總效率η總與工作壓力p之間的關系η容-p和η總-p曲線；
3、 輸入功率N入與工作壓力P之間的關系P入-p曲線。
(三)溢流閥的動靜態性能實驗：
1、 調壓范圍及壓力穩定性；
2、 卸荷壓力及壓力損失；
3、 啟閉特性。
液壓系統

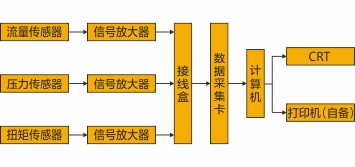

實驗臺的計算機測控系統原理如下所示

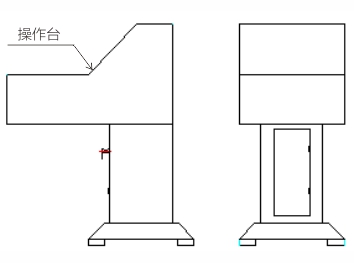

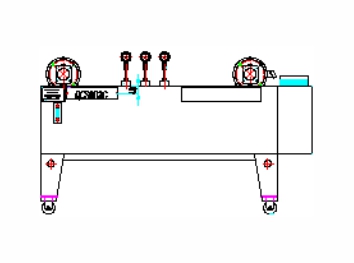

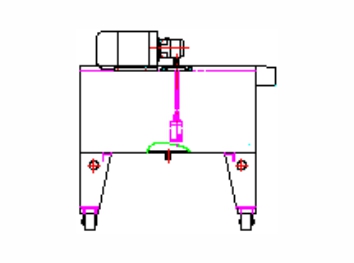

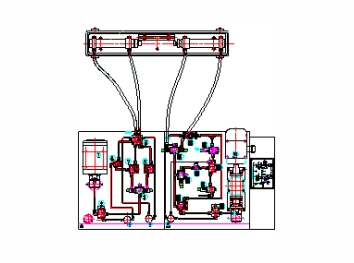

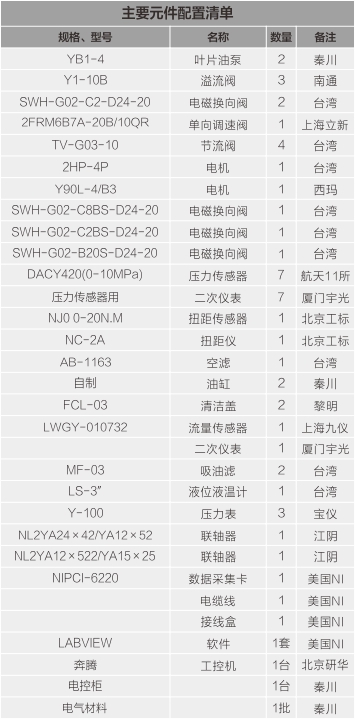

裝配圖
控制測試系統
1、 實驗臺的計算機控制測試由計算機、數據采集卡、接口板、傳感器和電磁閥組成；
2、 系統軟件的界面是用美國NI公司的Labview開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好；
3、 控制測試系統實現的參數（壓力、流量、扭矩、轉速、功率、溫度等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能；
4、系統實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平；
5、系統可同時進行16路實驗數據的采集。
通過與計算機技術的結合，不但使實驗臺的控制方式靈活方便，而且在實驗結果的測量上，可以避免人工讀數帶來的誤差，實驗數據結果由計算機自動處理，并根據需要繪制出實驗曲線，以供學生對實驗進行分析。
